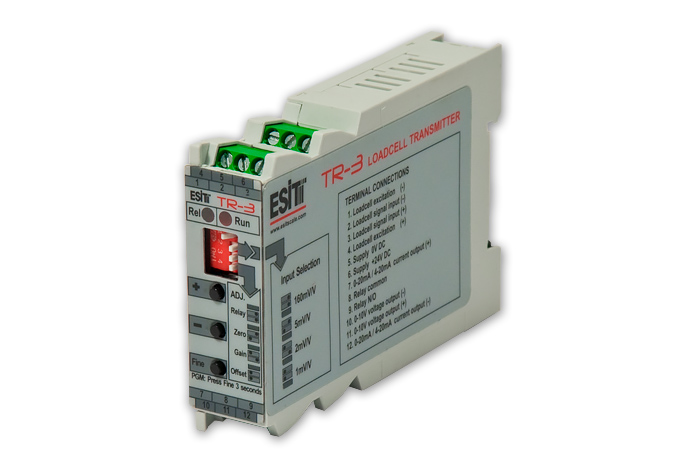

Amplificador normalizador – Amplificador TR 3
El transmisor TR3 es un dispositivo basado en microprocesador diseñado para convertir señales de galgas extensométricas. Se utilizan en el control de dosificación y pesaje junto con un PLC o dispositivos similares. Realiza la tarea de automatizar descarga y carga, apertura o cierre de persianas. Equipado con una salida de relé ajustable. Montado mediante carril DIN.
La separación galvánica de tres niveles protege contra fugas de corriente y reduce la posibilidad de errores por señales parásitas. El dispositivo se configura mediante el control de botones.
El transmisor de este modelo se utiliza en condiciones industriales.
Características del transmisor TR3:
- Separación galvánica de tres niveles
- Puesta a cero en el rango hasta el 50% de la escala total
- Indicación de error en caso de sobrecarga de tensión.
- Indicación del estado del contacto del relé.
- Salida analógica de corriente y voltaje.
| Sensibilidad |
|
| Número de intervalos de verificación (Clase de precisión) |
|
| Sensibilidad de entrada |
0,01 % escala completa |
| Error |
0,03% escala completa |
| Estabilidad de temperatura de las lecturas. |
|
| ACTO |
Sigma-Delta de 24 bits |
| filtro digital |
|
| Frecuencia |
50Hz-400Hz |
| Sensores |
|
| Número máximo de sensores |
8 piezas (350Ω) |
| Coeficiente de trabajo de galgas extensométricas. |
1 mV/V – 2 mV/V – 5 mV/V – 160 mV/V (variable) |
| Tensión de alimentación |
10 voltios |
| Ambiente |
|
| Rango de temperatura de funcionamiento (aprobado por MOZM) |
0 ºC + 50 ºC |
| Rango de temperatura de almacenamiento |
-20°C + 70°C |
| Tensiones de alimentación y amperaje. |
24 V CC (18 V… 36 V) – 5 W |
| Control y visualización de botones |
|
| control de botones |
3 botones táctiles, cuarto interruptor DIP |
| Visualización de peso |
|
| Pantalla funcional |
|
| Visualización del programa |
|
| Cuerpo |
|
| Material y clase de protección. |
DIN, plástico, IP20 |
| Masa |
0,1 kilos |
| Dimensiones y peso del paquete. |
0,2kg 15x24x6cm |
| Comunicación |
|
| Puerto serial |
|
| Puerto de impresora paralelo |
|
| Salida binaria (BCD) |
|
| Salida a pantalla externa |
|
| Salida a pantalla externa |
| 1 salida de relé (relé 2A) |
– |
|
| Salida analógica |
|
* El puerto digital y la salida BCD no se utilizan al mismo tiempo.
